115. Querschnitte von Eisenschwellen

Alle die bisher erwähnten Vorkehrungen im Unterbau und Oberbau haben doch zuletzt nur den Zweck, die Schienen unverrückbar festzuhalten. Diese selbst werden heute ausschließlich aus Flußstahl bereitet. Zur Herstellung dieses Stoffs wird das aus dem Hochofen gewonnene Roheisen im Siemens-Martin-Ofen oder in der Thomasbirne von dem zu starken Kohlenstoffgehalt befreit. Es ist ein prächtiges Schauspiel, dem Arbeiten von Thomasbirnen in einem großen Eisenwerk zuzuschauen. In seinem Buch „Das Reich der Kraft“ schreibt der Verfasser über die Eindrücke, die er bei dem Besuch einer Schienenfabrik empfing:

Die unter dem hochgewölbten Dach einer großen Halle aufgehängten Birnen für die Stahlbereitung werden von außen nicht geheizt. Denn das Eisen wird in flüssigem Zustand eingefüllt und Preßluft hindurchgedrückt, so daß drinnen eine rasende Glut entsteht. Von Zeit zu Zeit räuspert sich eines der Ungeheuer und bläst einen Klumpen flüssigen Feuers hinaus, der, von einem Funkenregen begleitet, dumpf zur Erde niederfällt. Dann schlägt die Lohe mit erneuter Kraft aus dem glühenden Maul und ein rollendes Geräusch dringt hervor.

Wenn der Vulkan dort drinnen ein paar Stunden lang getobt hat, wird durch elektrische Kraft ein großer Bottich hinzugefahren. Mit einem plötzlichen Ruck senkt das flammengekrönte Haupt sich abwärts, und das Ungeheuer speit seine ganze Flammenseele aus. Weithin wird alles von einem blendenden Licht übergossen. Eine schwere, breite, mächtig flutende Feuerwelle gleitet in den Bottich, ein Schwarm blendend weißer Funkensterne fliegt weit hinaus. Minutenlang rinnt das Feuer in kräftigem Strom und verbreitet eine kaum zu ertragende Hitze, ein Licht, heller als tausend Bogenlampen. Dann endlich hört die ungeheure Birne auf zu speien und zu brausen, richtet sich langsam und stolz wieder in die Höhe, und der mit dem feuerflüssigen Eisen bis an den Rand gefüllte Bottich fährt, ächzend unter seiner Last, davon. Sein Inhalt wird in eiserne Gefäße gegossen; es entstehen mehrere Walzblöcke, die darauf von kleinen Lokomotiven auf einer Feldeisenbahn dem großen Kran in der Walzhalle zugeführt werden.

Wir folgen solch einem Block, aus dessen Leib Eisenbahnschienen hergestellt werden sollen, auf seinem Weg und haben nun Gelegenheit, einem Vorgang beizuwohnen, der an Pracht und Großartigkeit von wenigen auf Erden übertroffen wird.

Im Sonnenglanz dunkelt die mächtige, nach allen Seiten hin weit geöffnete Halle. Unter dem großen Wellblechdach ist alles Leuchten des Tags erloschen. Man steht in einer silbergrauen Wolke, die leicht auf und ab wallt und den Blick einschließt. Doch das Auge gewöhnt sich rasch an den feinen Nebel und vermag ihn zu durchdringen.

116. Eiserne Doppelschwelle für Stoßunterstützung

Menschen mit ledernen Panzern, große spitze Eisenstangen, abenteuerlich geformte Zangen gleich Waffen in den Händen, bewegen sich lautlos und mit seltsamen Gebärden um ein hochragendes schwarzes Gerüst, das in erhabener Größe dasteht.

Ein dumpfes Rollen ertönt.

Langsam heranbewegt, erscheint hoch droben, dicht unter dem Hallendach, der glühende, funkensprühende Eisenblock. Der Kran, der ihn vom Wagen genommen hat, fährt leicht auf hochliegendem Gleis; sein Gerüst biegt sich nicht unter der Last der zweitausend Kilogramm. Der Block ist dunkelrot. Man merkt, daß sein Bau, der eben erst aus flüssigem Eisen gefügt wurde, sich noch nicht bei sich selbst zu Hause fühlt. Knisternd springen Funken auf, hier und da zischt eine kleine Feuergarbe an ihm empor. Wechselnde Farbenschattierungen laufen über die Eisenmasse. Es ist als fröre sie in der kalten Welt; man könnte denken, der mächtige Klotz atme. Eine ungeheure Glut entströmt ihm. Noch in weiter Entfernung glaubt man die Augen versengt, man weiß nicht ob von der Hitze oder von der Flut des hereinströmenden Lichts. Es dringt durch den Dunst der Halle und macht tausend Einzelheiten deutlich. Eine neue künstliche Sonne ist hier drinnen unter dem Wellblechdach aufgegangen.

Aber sie hat keine Ewigkeit. Sie bleibt nicht lange droben an dem wellblechenen Himmel.

Der Kran ist an den mächtigen dunklen Eisenbau herangefahren, vor dem die Arbeiter mit ihren Werkzeugen wartend stehen, wie die Priester vor dem Hochaltar, um das Opfer in Empfang zu nehmen. Langsam steigt die Krankette nieder. Der rote, frierende Eisenblock wird sanft und fast geräuschlos niedergelegt. Von selbst lösen sich die Klemmbacken, die Kette rollt in die Höhe, der Kran zieht sich ruhig und langsam, wie er gekommen, zurück, ganz ungerührt davon, daß er eben um eine Riesenlast erleichtert worden ist. Leise sprühen kleine weiße Funken vom roten Block.

Plötzlich ein dumpfes Dröhnen. Aus der breiten eisernen Brücke, die von dem Ruheplatz des Blocks zur Walze führt, ragen in kurzen Zwischenräumen die Rücken kräftiger stählerner Rollen um wenige Zentimeter heraus. Diese Rollen haben sich in Bewegung gesetzt, und sie schieben nun, indem eine ihn der andern zuführt, den schweren Block mit einer Schnelligkeit und spielenden Leichtigkeit vorwärts, die aufs höchste überrascht. Von Rolle zu Rolle tanzend, stürzt der Block rasend wie ein wildes Tier vorwärts.

Da läßt ein donnerndes Getöse den Boden und die Halle erbeben. Jenes hohe schwarze Gerüst beginnt zu leben. Die Walze hat sich in Bewegung gesetzt. Eine Dampfmaschine von dreitausend Pferdestärken dreht mit großer Geschwindigkeit die schweren, stählernen Walzenräder, zwischen denen der Eisenblock hindurchgetrieben werden soll, um an Dicke zu verlieren, an Länge und innerer Festigkeit zu gewinnen. In tollem Lauf wirbeln die Massen an der Walze um und um, der rotglühende Block faucht und prasselt über den Rollgang, die Erde bebt, das Hallendach zittert.

Jetzt hat der Block die Walze erreicht, er fährt gegen die beiden Walzenräder, die zwischen sich einen Spalt offen lassen, niedriger als die Höhe des Blocks. Dieser will sich hineinzwängen, die Walzenräder packen ihn — und nun kommt ein Augenblick, der dem Zuschauer den Atem stocken läßt, wo er mit aufgerissenen Augen erwartet, daß ein verheerendes Unglück eintritt.

In dem Augenblick, als die Walzen den Block faßten, ist plötzlich lautlose Stille eingetreten. Die gewaltige Maschine ist mit einem Ruck stehengeblieben, dreitausend Pferdestärken wurden im Bruchteil einer Sekunde angehalten und vernichtet. Man meint, daß der ungeheure Stoß, der eine Quadermauer umstürzen würde, auch die Walzmaschine zersprengen müßte. Doch diese hält mit ihrer wuchtigen Kraft ruhig stand. In drei Sekunden hat die Zugmaschine auch schon genügend Kraft aufgeholt, Gebrüll und Getöse erheben sich von neuem, die Walzräder wirbeln, der Eisenklotz wird durch den Spalt gequetscht, und schon liegt er, gereckt und immer noch Funken sprühend, auf der andern Seite der Walze.

Wieder ein Augenblick der Stille. Lautlos drehen sich die mächtigen Schraubenspindeln am Kopf der Walzmaschine und schieben die beiden langen Walzräder ein wenig enger aneinander, so daß der Spalt zwischen ihnen niedriger wird. Dann fährt der Rollgang, in umgekehrter Richtung, von neuem an, der Block saust wieder durch den Spalt, um nun schon als eine dicke Stange hervorzukommen.

Dieser Vorgang wiederholt sich noch mehrere Male. Bald treiben dreitausend Pferdestärken die Walzräder rechts herum, bald laufen sie in umgekehrter Richtung, unsichtbare Hände spielen mit den ungeheuren Kräften wie Kinder mit ihrem Fangeball. Es ist, als sei der Mensch Herr jeder Stärke, jeder Kraft, als könne er Berge von ihrem Platz rücken und Weltenkörper aus ihrer Bahn zwingen. Man sieht hier eine bewundernswerte Beherrschung des Stoffs, ein freies Schalten mit Kräften, die des Menschen geringe Muskelstärke so unendlich weit überragen.

Es dauert nicht fünf Minuten, und aus dem kurzen gedrungenen Block ist eine mehr als dreißig Meter lange, in roter Glut strahlende Eisenbahnschiene geworden. Der Rollgang, der das fertige Walzerzeugnis aus der Maschine empfängt, gibt es sofort weiter in die Halle hinein, wo an einer Stelle schon eine klobige Kreissäge wartet, die von der glühenden Schienenstange mit Gekreisch und Gesprühe Stücke in der vorgeschriebenen Länge einer preußischen Staatsbahnschiene abschneidet.“

Bei dieser ersten Bearbeitung der neugeborenen Schiene muß darauf acht gegeben werden, daß der Stahl jetzt noch heiß ist. Die Abschnitte sind also so zu bemessen, daß nach dem Erkalten die richtige Schienenlänge vorhanden ist, das heißt, daß man ein Stück für die Verkürzung beim Erkalten, das sogenannte Schwindmaß, zugeben muß. Alsdann wird jede Schiene noch aufs genaueste ausgerichtet, da beim Walzen doch hier und da Verbiegungen vorkommen. Man bearbeitet sie in noch glühendem Zustand auf einer großen eisernen Unterlage, dem Warmlager, mit Holzhämmern und fügt später, wenn es nötig ist, noch ein Kaltrichten hinzu, damit eine vollkommen gerade Erstreckung unbedingt erreicht wird.

Die Ansprüche, welche eine Schiene für Eisenbahnen zu erfüllen hat, sind nicht gering. Der Kopf soll, da er fortwährend den gewaltigen Schlägen der Räder ausgesetzt ist, eine möglichst große Härte besitzen; der Fuß aber, der auf Biegung beansprucht wird, muß möglichst zäh sein. Beide einander fast entgegengesetzte Eigenschaften lassen sich in einem gleichmäßigen Stahlstück natürlich nicht erwirken, und darum muß man den Schienenstoff so wählen, daß seine Eigenschaften die Mitte zwischen den beiden begehrten halten. Es gelingt heute, einen Schienenstahl herzustellen, der Härte und Zähigkeit zugleich besitzt.

Bei der Abnahme durch die Eisenbahnverwaltung werden die Schienen einer schweren Prüfung durch Schlag-, Biege- und Zerreißproben unterzogen. Kugeln, die man mit einer bestimmten Kraft gegen den Kopf drückt, dürfen nicht allzu tief eindringen, kalt gebogene Schienen dürfen bis zu einer bestimmten Krümmung nicht bersten, und bei den Zerreißproben muß jedes Quadratmillimeter des Querschnitts einen Zug von 60 bis 70 Kilogramm aushalten können. Von der vorgeschriebenen Höhe darf keine der Schienen um mehr als ein halbes Millimeter abweichen. Man sollte meinen, daß eine solche Genauigkeit bei dem recht groben Verfahren, welches das Walzen immerhin darstellt, nicht leicht einzuhalten sei; sie gelingt heute jedoch fast stets.

Die Form des Kopfs der heutigen Schiene ist in engem Zusammenhang mit der Form des Radreifens durchgebildet. Die Lauffläche ist eben, um dem Reifen als Auflager zu dienen. Der Übergang zur Seite wird, entsprechend der Hohlkehle am Rad, abgerundet; die Seitenfläche selbst hat die Aufgabe, den Spurkranz zu führen. Nicht selten, insbesondere in Krümmungen, kommt es vor, daß das Rad sich vollständig gegen die Schiene preßt. Alsdann muß eine überall passende Auflagefläche vorhanden sein, damit keine Stöße entstehen. Die Übergänge vom Kopf zum Steg und von dort zum Fuß müssen scharf unterschnitten sein, damit die Lasche am Stoß sich fest zwischen Kopf und Fuß pressen kann.

An sich scheint es begehrenswert, im Gleis so lange Schienen zu verlegen, wie sie durch das Walzverfahren nur irgend herzustellen sind. Denn die Zahl der Stöße wird ja dadurch herabgesetzt. Wir haben aber eben gehört, daß der aus der Walze hervorgehende Schienenstahl zerschnitten wird. Diese Kürzung ist um so bedauerlicher, als eine lange Schiene mit ihren zahlreichen Befestigungen weit besser geeignet wäre, die sehr starken, auf sie einwirkenden Seitenkräfte aufzunehmen. Erfahrungsgemäß ist selbst das Niederbeugen des Schienenendes beim Befahren eines Stoßes bei langen Schienenstücken geringer als bei kürzeren. Leider aber ist es nicht möglich, in der Schienenlänge über ein gewisses Maß hinauszugehen. Der Hinderungsgrund sind die Witterungsverhältnisse und die aus den Wärmeschwankungen folgenden Längenveränderungen jeder Schiene.

117. Radstand im Gleis
Den Spurkränzen wird ein Spielraum gelassen

Die Wärme unter freiem Himmel schwankt in unseren Breiten zwischen etwa -25 Grad Celsius im kältesten Winter und +60 Grad Celsius bei stärkstem Sonnenbrand, also um nicht weniger als 85 Grad. Eisen und Stahl verändern bei wechselnden Wärmegraden wie alle andern Körper ihre Ausdehnung. Bei einer Erwärmung um 100 Grad dehnt sich ein jeder Stahlstab um 1900 seiner Länge aus. Eine 9 Meter lange Schiene würde also in einem solchen Fall 10 Millimeter länger werden. Da infolge der eben erwähnten Verhältnisse mit einer Wärmeschwankung von 85 Grad im Gleis zu rechnen ist, so muß schon bei 9 Metern Länge der Abstand des einen Schienenendes vom nächsten bei stärkster Kälte mindestens 85100 × 10 = 812 Millimeter betragen. Bei einer Schienenlänge von 18 Metern müßte die Wärmelücke bereits 19 Millimeter groß sein, und da man für Ungenauigkeiten in der Bearbeitung des Schienenendes und für Schieflagen bei Krümmungen stets noch 2 Millimeter zugeben muß, sogar 21 Millimeter.

Eine so große Lücke im Gleis ist jedoch bereits nicht mehr zulässig. Um ein Einsinken der Räder in die Wärmelücke zu verhüten, darf diese 15 bis 18 Millimeter keinesfalls überschreiten. Demzufolge können bei uns Schienen von 18 Metern Länge nur in Tunneln oder unter Bahnhofshallen verwendet werden, wo die Wärmeschwankungen nicht so groß sind. Auf freier Strecke sind 9 oder 12, höchstens 15 Meter zulässig. Würde man eine genügende Wärmelücke nicht offen lassen, so daß im Sommer die Schienenenden fest aneinander stießen, bevor die ganze Dehnung ausgeführt ist, dann wären die Züge größten Gefahren ausgesetzt, da durch Werfen der Schienen Spurerweiterungen oder Spurverengungen eintreten würden, die beide gleich bedrohlich sind.

Die Kraft der Wärmespannung in einem Körper ist außerordentlich groß. Wir haben kein Mittel, ihre Wirkung in einem offen daliegenden Gleis anders aufzuheben, als daß wir ihr durch Fugen freies Spiel lassen. Anders liegen die Verhältnisse bei ganz eingebetteten Geleisen, wie z. B. denen der Straßenbahnen. Diese sind dem Sonnenbrand zum größten Teil entzogen, da nur der Kopf frei liegt, und außerdem verhindert die allseitig fest anliegende Straßenbettung auch die Verwerfung. Straßenbahnschienen können darum zu einem einheitlichen Strang zusammengeschweißt werden, was leider beim Eisenbahngleis unmöglich ist. So ist nicht darauf zu rechnen, daß hier der Stoß, dieser böse Feind, jemals verschwinden wird.

Die Verbindung der Schienen mit den Schwellen durch Befestigungsmittel, auch Kleineisenzeug genannt, erfolgt heute nicht mehr, wie zu Beginn, nur am Stoß, sondern wird bei jeder Schwelle sorgfältig vorgenommen. Das Einschieben von Unterlagsplatten zwischen Schiene und Schwelle ist heute in Deutschland allgemein üblich. Durch Abschrägung der eisernen Plattenoberfläche wird in bequemster Weise die Neigung der Schiene nach innen mit einem Abfall der Kopffläche von 1 : 20, entsprechend der kegelförmigen Abdrehung des Radkranzes, hergestellt. Die feste Platte bewirkt ferner dadurch, daß alle in die Schwelle zu treibenden Befestigungsmittel durch sie hindurchgehen, deren Zusammenwirken gegen Verschiebungen durch die auftretenden Kräfte. Ferner wird durch die Unterlagsplatte die Auflagefläche der Schiene auf der Schwelle vergrößert, und so das Einpressen des Schienenfußes am wirksamsten verhindert. In Frankreich, wo man Unterlagsplatten weniger gern verwendet, müssen die Schwellen unter dem Schienenfuß ausgearbeitet, gedechselt, werden, was erfahrungsgemäß ihre Lebensdauer durch Begünstigung der Fäulnis verkürzt.

Durch Versuche von Sarrazin ist festgestellt worden, daß innerhalb sechs Jahren von Schwellen mit Unterlagsplatten 91,8 vom Hundert wegen mechanischer Zerstörung und nur 8,2 vom Hundert wegen fortgeschrittener Fäulnis ausgewechselt werden mußten. Durch die Anwendung der Platten erhöhte sich die Lebensdauer der Eichenschwellen von 10,3 auf 16,6 Jahre, der Kiefernschwellen von 12,8 auf 15,5 Jahre.

118. Ausgearbeitete

in einem Gleis ohne

(gedechselte) Schwelle

Unterlagsplatten

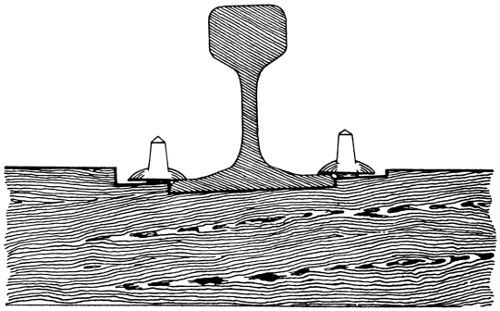

118. Ausgearbeitete (gedechselte) Schwelle in einem Gleis ohne Unterlagsplatten

Auf Stoßwellen verwendet man in Preußen heute stets Hakenplatten, bei denen der außen um den Schienenstoß greifende Haken die sonst notwendigen anderen Befestigungsmittel ersetzt. Bei Mittelschwellen kommen noch häufig offene Unterlagsplatten zur Verwendung.

119. Unterlagsplatte ohne Haken

120. Unterlagsplatte mit Haken

121. Haken-
nagel

122. Schwel-
len-
schraube

Die eigentliche Verbindung zwischen Schienen und Schwellen geschieht durch eingetriebene Hakennägel oder durch Schrauben. In durchgehenden Geleisen werden jetzt ausschließlich Schrauben verwendet, bei leichterem Oberbau in Nebengeleisen überwiegen mehr die Nägel. Diese können natürlich durch die unvermeidliche Auf- und Abwärtsbewegung der Schiene beim Befahren leichter ausgezogen werden als Schrauben, da ihre Verbindung mit dem Schwellenholz weniger innig ist. Man gibt den Nägeln am Kopf seitliche, über den Schaft hinausragende Verbreiterungen, damit sie mit einfachen Klauen bequem ausgezogen werden können. Der heutige Schienennagel hat keine Spitze, sondern besitzt eine Schneide, die mit der Schienenerstreckung gleichgerichtet ist. Sie durchschneidet beim Einschlagen die Holzfasern, ohne ein Spalten der Schwelle zu bewirken, was als das vorteilhafteste erkannt ist.

Die Schwellenschrauben haben am Kopf einen quadratischen oder rechteckigen Aufsatz, auf den der Schlüssel für das Eindrehen gesteckt werden kann. Über dem Aufsatz befindet sich eine Spitze, manchmal auch ein Buchstabe, deren Beschaffenheit nach fertig eingezogener Schraube deutlich erkennen läßt, ob diese nicht etwa aus Bequemlichkeit mit Hammerschlägen eingetrieben worden ist. Das darf natürlich nicht geschehen, weil das für die Festigkeit so wichtige Einlagern des Gewindes in das Schwellenholz sonst nicht stattfinden würde. Damit die Schrauben nicht nur einseitig auf dem Schienenfuß aufsitzen, damit also die Unterfläche des Kopfs ein vollständiges Auflager findet, werden häufig noch Klemmplatten auf die Unterlagsscheibe gelegt. Auf diese Weise wird ein Verbiegen des Schraubenschafts verhindert.

Die Zahl der Verbindungsmittel bei eisernen Schwellen ist durch eine Erfindung von Haarmann stark verringert worden. Er schuf eine Unterlagsplatte mit einem Haken an der Unterfläche, der unter die Decke der eisernen Schwelle greift und jede weitere Befestigung der Schiene an der Außenseite unnötig macht. Innen wird die Schiene durch einen Bolzen mit Mutter festgemacht, dessen rechteckiges Schaftende durch eine gleichfalls rechteckige Öffnung in der Schwellendecke hindurchgesteckt und dann um 90 Grad gedreht wird, so daß die breite Ausladung des Schafts nunmehr über die schmale Erstreckung der Öffnung hinübergreift und sich gegen die Unterseite der Schwellendecke legt. Die Muttern müssen gegen das Losrütteln durch besondere Mittel gesichert werden.

123. Hakenplatte für eiserne Schwellen mit Bolzen

Die Ausrüstung des Stoßes selbst beruht heute auf dem Gedanken, die an dieser Stelle unterbrochene Schiene durch einen anderen Träger zu ersetzen. Nach vielerlei Versuchen hat sich als die am wenigsten schlechte Bauart das kräftige Einklemmen von Laschen zwischen Kopf und Fuß, ohne Berührung des Stegs auf beiden Seiten der Schiene erwiesen. Eine wirkliche Lösung dieser so wichtigen Aufgabe wird, wie wir ja alle an unserm eigenen Körper oft genug erfahren haben, auch hierdurch nicht erreicht. Es ist nun einmal nicht zu verhindern, daß die Schiene, von der das Rad beim Fahren abläuft, etwas nach unten sinkt. Der Kopf der Auflaufschiene ragt dadurch etwas höher empor, und ein geradezu furchtbarer Schlag eines jeden Rads gegen den Kopf der Auflaufschiene ist, insbesondere bei schnell fahrenden Zügen, unvermeidlich. Hierbei wird die Auflaufschiene nicht nur wie durch einen Hammer jählings nach unten geschlagen, sondern sie erhält auch einen Stoß in wagerechter Richtung, der sie vorwärts treiben will. Dadurch entsteht das so gefürchtete Wandern der Schienen in der Fahrtrichtung, das aber auch durch die Bewegung der Räder auf der glatten Lauffläche verursacht wird, insbesondere an Stellen, wo häufig gebremst werden muß.

Die Stoßausrüstung hat also eine doppelte Aufgabe: sie muß den Übergang von einem Schienenstück zum andern möglichst glatt gestalten und das Wandern der Schienen verhindern, das leicht zu Spurveränderungen und zu einer gefährlichen Aufhebung der Wärmelücken führen kann. In den Laschen selbst sind die Löcher zur Aufnahme der Bolzen länglich geformt, damit die Wärmeausdehnung der Schienen ohne Verbiegung der Bolzen stattfinden kann.

Daß heute allgemein der schwebende Stoß, also eine Lage der Stoßlücke zwischen zwei Schwellen, nicht auf einer von diesen, üblich ist, wurde bereits in Abschnitt 5 erwähnt. Die Vorzüge dieser Anordnung gegenüber dem ruhenden Stoß sind folgende. Bei guter Laschenverbindung wird die Last durch zwei Schwellen auf die Bettung übertragen statt durch eine. Das hammerartige Niederschlagen des Kopfs der Auflaufschiene trifft keine Schwelle unmittelbar. Die Laschenverbindung kann wegen der größeren wirksamen Längserstreckung weit kräftiger ausgebildet werden.

Um die sehr unangenehmen Wirkungen des Stoßes zu verringern, hat man auch versucht, der Fuge selbst eine andere Form zu geben als die, welche bisher ausschließlich erwähnt worden ist. So hat die preußische Staatsbahn eine Zeitlang den Versuch gemacht, den stumpfen Stoß durch den Blattstoß zu ersetzen. Hierbei ist jedes Schienenende rechteckig ausgeklinkt, und die eine Schiene überblattet die andere um ein mehr oder weniger langes Stück (Bild 127). Dieser von Haarmann im Anschluß an einen Gedanken Stephensons erfundene Blattstoß, der lange Zeit auf der Berliner Stadtbahn lag, wo es ganz besonders auf Verminderung des Geräuschs der fahrenden Züge ankommt, hat sich jedoch, wie alle ähnlichen Bauarten, im Betrieb nicht bewährt. Zunächst scheint es bestechend, daß das Rad bereits von der Auflaufschiene getragen wird, während es noch auf der Ablaufschiene ruht. Eine günstige Wirkung trat jedoch nur bei neuen Stößen und bei nicht abgenutzten Radreifen ein. Später zeigten sich Sprünge in der Längsfuge, die das Schlagen der Räder noch verstärkten.

124. Schienenstoß der preußisch-hessischen Staatsbahnen
Querschnitt

Auch die Stoßfanglasche hat zu keinem durchgreifenden Erfolg geführt. Hierbei wird die Schiene an der Außenseite rechteckig ausgeklinkt, und der Laschenkopf steigt bis zur Fahrhöhe auf, so daß er das Rad über die Stoßfuge hinwegleiten kann. Trotz mancherlei Ausbildungsarten haben sich wesentliche Vorteile nicht ergeben.

Der untere Teil der auf Bild 125 dargestellten Lasche ist das wirksamste Mittel zur Verhinderung des Schienenwanderns. Die Bewegung der Schienen wird dadurch, daß die Lasche die Klemmplatten umfaßt, auf die Unterlagsplatten und Schwellen übertragen und durch diese unter Zuhilfenahme der Bettung aufgehalten. Damit möglichst viele Schwellen bei der Verhinderung des Wanderns mitwirken, stellt man hier und da Längsverbindungen zwischen mehreren Schwellen durch darüber genagelte Hölzer oder eiserne Bänder her. Da, wo ein besonders starkes Wandern der Schienen zu befürchten ist wie bei Gefällen, die mit stark gebremsten Rädern befahren werden, befestigt man auch an anderen Stellen der Schienen als am Stoß besondere Stemmlaschen, die an den Schienensteg geschraubt sind und die Klemmplatten oder die Haken der Unterlagsplatten umschließen. Ferner gelangen Keilklemmen zur Anwendung, die sich unter dem Schienenfuß gegen die Schwellen legen.

125. Schienenstoß
von der Seite gesehen

Das Gleis muß imstande sein, die schwerste vorkommende Belastung zu ertragen, ohne schnell der Zerstörung anheimzufallen. Vollständig aber lassen sich die schädlichen Einflüsse des Betriebs auf das Gleis nicht hintanhalten, so daß ständige Unterhaltungsarbeiten notwendig sind, die sehr große Ausgaben verursachen. Darüber wird noch später zu sprechen sein. In Preußen ist der höchste zulässige Raddruck auf 9000 Kilogramm festgesetzt, das heißt, keine Fahrzeugachse darf mit mehr als 18 000 Kilogramm belastet werden. Bei der Berechnung des Gleises ist jedoch in Betracht zu ziehen, daß infolge der raschen Bewegung die Kraftwirkung etwa das Doppelte des ruhenden Raddrucks erreichen kann.

Die Regelspurweite beträgt bei uns, wie wir bereits wissen, 1,435 Meter, gemessen zwischen den Innenkanten der Schienenköpfe. Damit ein Klemmen der Räder zwischen den Schienen unbedingt vermieden wird, macht man den Abstand zwischen den Spurkränzen der Räder auf einer Achse kleiner als die Spurweite. Der Radstand, wie wir dieses Maß, abweichend von der amtlichen Gewohnheit, nennen wollen, darf, ein Zentimeter unter der Lauffläche gemessen, nicht mehr als 1,425, aber auch nicht weniger als 1,415 Meter betragen. Es entsteht hierdurch ein Spielraum im Gleis, der infolge des Schwankens der Fahrzeuge selbst auf glatter Strecke notwendig ist. (Siehe Bild 117, Seite 171.)

126. Die Ursache des Räderschlagens auf den Schienen
Stoß unter der Last eines Wagenrads

127. Blattstoß von Haarmann

Aber dieser Spielraum genügt nicht mehr, wenn Krümmungen mit einem geringeren Halbmesser als 1000 Meter durchfahren werden. Bei mehrachsigen Fahrzeugen müssen sich die Räder in den Krümmungen notwendigerweise schief zur Gleisrichtung einstellen. Die Achsen liegen nicht in der Richtung des Halbmessers, sondern hiergegen verschoben. Damit auch jetzt kein Klemmen der Spurkränze zwischen den Schienenkanten eintritt, muß an solchen Stellen die Spur erweitert werden. Da die Lauffläche der Radkränze ja eine ziemliche Breite besitzt, 13 bis 15 Zentimeter, so braucht man mit dieser Spurerweiterung, die außerordentlich viel zum ruhigen Fahren beiträgt, nicht allzu ängstlich zu sein. Sie kann bei uns auf Hauptbahnen bis zu drei Zentimetern betragen. Bei einem Krümmungshalbmesser von 400 Metern ist die Spurerweiterung auf 1,5 Zentimeter festgesetzt, bei einem Halbmesser von 200 Metern auf 2,4 Zentimeter. In Betracht zu ziehen ist bei der Bemessung der Spurerweiterung auch der Achsstand der Fahrzeuge, von denen die Strecke befahren wird. Je weiter solche Achsen voneinander abstehen, die unverrückbar am Fahrzeug befestigt sind, desto stärker wird die Schiefstellung im Gleis.

Es sei hier bemerkt, daß der Abstand der Achsen eines Fahrzeugs voneinander amtlich Radstand genannt wird. Diese Bezeichnung ist jedoch wenig glücklich, und im Anschluß an die in vielen Fachwerken heute bereits bestehende Üblichkeit wollen wir stets das deutlichere Wort Achsstand hierfür anwenden.

Um bei den sehr langen Achsständen, die heute an Lokomotiven und Wagen vorkommen, die Spurerweiterung nicht allzu weit treiben zu müssen, sind statt der steifen, im Gleis bewegliche Achsen eingeführt worden. Näheres darüber wird bei der Behandlung der Lokomotiven und Wagen gesagt werden.

128. Radgestell in einer Gleiskrümmung
Die Achsen stehen schief im Gleis, denn ihre Richtung weicht von der (gestrichelten) Halbmesserlinie ab

Die Spurerweiterung wird stets durch Verschieben der in der Krümmung innen liegenden Schiene herbeigeführt. Die äußere Schiene läßt man unverändert durchlaufen, weil sie ja infolge der Abdrängung der bewegten Masse vom Krümmungs-Mittelpunkt, welche durch die Fliehkraft verursacht wird, die Fahrzeuge zu führen hat. Es ist darauf zu achten, daß die Erweiterung sich aus dem Gleis mit gewöhnlicher Spurweite ganz langsam entwickelt. Man läßt sie gewöhnlich von 10 zu 10 Schwellen um je drei Millimeter anwachsen. Wenn zwei Krümmungen entgegengesetzter Richtung aufeinander folgen, darf die eine nicht ohne weiteres in die andere übergehen, weil der plötzliche Richtungswechsel die Fahrzeuge allzu sehr erschüttern würde. Es ist dann stets eine Zwischengerade ins Gleis einzulegen.

In Krümmungen zeigen die Spurkränze der Räder leicht eine Neigung, auf die Außenschiene hinaufzuklettern. Dadurch entsteht eine starke Entgleisungsgefahr. Um sie zu beseitigen, setzt man neben die Innenschiene, gleichgerichtet mit dieser und in kurzem Abstand, eine Schutzschiene, die das auf der Innenschiene laufende Rad seitlich führt. Diese Schutzschiene dient zugleich auch zur Entlastung der Außenschiene, die ja sehr starken seitlichen Pressungen ausgesetzt ist.

Ein sehr viel wirksameres Mittel gegen Entgleisungsgefahr und Fliehkraftdruck ist jedoch die für schärfere Krümmungen überall vorgeschriebene Überhöhung des Gleises.

Um die Fahrzeuge möglichst kräftig nach dem Mittelpunkt der Krümmung zu drängen, hebt man die Außenschiene an. Die Berechnung der günstigsten Überhöhung ist deshalb besonders schwierig, weil sie von zwei Umständen abhängt: einmal von dem Halbmesser der Krümmung, dann von der Geschwindigkeit, mit der die Züge hindurchfahren. Diese ist dazu noch bei den Zügen verschiedener Gattung nicht gleich. Es ist leicht einzusehen, daß eine Überhöhung, die einen Schnellzug sehr glatt durch die Krümmung hindurchbringt, für den langsameren Güterzug zu hoch sein muß. Dieser wird infolge der geringeren Fliehkraft bei allzu hoher Rampe stark gegen die Innenschiene absinken, so daß die Spurkränze seiner Räder kräftig an dieser schleifen. Man muß also bei der Anlegung der Überhöhungen einen Mittelweg einschlagen.

129. Die Gefahren der Neigungswechsel
Wagen beim Überfahren eines Neigungswechsels ohne Ausrundung

130. Krümmungs-Täfelchen
Gibt Halbmesser, Bogenlänge, Überhöhung und Spurerweiterung für die Krümmung an

Im allgemeinen beträgt die Überhöhung bei einem Krümmungshalbmesser von 1000 Metern und einer höchsten Fahrgeschwindigkeit der Züge von 60 Kilometern in der Stunde 3 Zentimeter, bei 100 Kilometern Stundengeschwindigkeit 5 Zentimeter.

131. Neigungszeiger
Nach links wagerechtes, nach rechts ansteigendes Gleis

131. Neigungszeiger
Nach links wagerechtes, nach rechts ansteigendes Gleis

Die Zwischengerade bei Gegenkrümmungen soll nach Möglichkeit so lang gemacht werden, daß sie die Anläufe für die beiden Überhöhungsrampen aufnehmen kann, die ja in solchem Fall zuerst unter der einen, dann unter der andern Schiene liegen müssen.

Allmähliche Übergänge müssen auch bei Neigungswechseln vorgesehen werden. Würde man eine Steigung unmittelbar an ein fallendes Gleis anschließen, so müßten die Mittelachsen langer Fahrzeuge sich am Brechpunkt vom Gleis abheben (Bild 129). Daher sind an solchen Stellen Ausrundungen vorgeschrieben.

Damit bei Gleisumbauten alle vom Üblichen abweichenden Gleislagen aufs genaueste wiederhergestellt werden können, ohne daß man erst in den Plänen nachzusehen braucht, sind die Abweichungen durch dauerhafte Angaben auf der Strecke angezeichnet. Am Beginn und am Ende einer jeden Krümmung steht ein Täfelchen, auf dem der Halbmesser, die Bogenlänge, die Überhöhung und die Spurerweiterung angegeben sind. Bei jedem Neigungswechsel ist ein Pfahl mit zwei Armen aufgestellt, die nach rechts und links deuten. Wenn eine Steigung folgt, ist der betreffende Arm nach oben gerichtet, bei beginnender Senkung abwärts. Jeder Arm gibt das Neigungsverhältnis und die Länge der Neigung an. Also z. B.: auf 180 Meter 1 : 190. Bei wagerechter Strecke liegt auch der Neigungszeiger wagerecht und trägt die Aufschrift: 1 : ∞ (unendlich).

Nachdem wir uns — vielleicht etwas mühselig — durch die Fülle der Gegenstände hindurchgearbeitet haben, welche für die dauerhafte Verlegung des stählernen Pfads notwendig sind, können wir nun daran gehen, der Erbauung einer neuen Strecke selbst beizuwohnen.

Sobald die Auslegung der Schienen vor sich gehen soll, bevölkert sich der Landstrich, der oft bis dahin ganz still dagelegen hat, plötzlich mit einem Heer von Werkleuten.

In langsamerem, ruhigen Schaffen ist schon vorher der Unterbau fertiggestellt und eingeebnet, die Bettung bis fünf Zentimeter unter die Schwellenunterkanten aufgetragen worden. Nun erfolgt durch Meßbeamte ein äußerst genaues Abstecken der Gleisrichtung und der wechselnden Höhenlagen der Schienenoberkanten. Richtung und Höhen werden durch Einschlagen von Pfählen festgelegt, bleibende Merkpfosten aus Stein errichtet. Bei zweigeleisigen Bahnen steckt man so die Bahnmittellinie ab, bei eingeleisiger Strecke eine Linie, die sich seitlich in einem Abstand von zwei Metern von der Mittellinie des Gleises befindet. In den Geraden werden die Pfähle in einem Abstand von 100 Metern eingeschlagen, bei den Krümmungen beträgt die Entfernung der Pfähle nur 25 Meter, und außerdem wird an jedem Anfangs- und Endpunkt eines Bogens, sowie bei jedem Neigungswechsel ein Pfahl eingeschlagen. Die Oberfläche des Pfostens liegt genau in der Höhe der künftigen Schienenoberkante. Ein Sägeschnitt, der künftigen Gleiserstreckung gleichgerichtet, bezeichnet die Stelle, von der aus in der Wagerechten gemessen werden soll.

Die Baustoffe waren bereits vorher an geeigneter Stelle angeliefert. Sie wurden sorgfältig und luftig gelagert, so daß die Schwellen nicht faulen, die Schienen nicht rosten konnten. Bei der Lagerung der Schienen war auf die Schaffung einer guten glatten Unterlage geachtet worden, damit sich die einzelne Schiene nicht durch das Gewicht des darüberliegenden Stapels verbiegen konnte.

Da heutzutage fast jede neue Strecke an einem Bahnhof zu beginnen pflegt, so wollen auch wir von einem solchen ausgehen. Die Zufuhr der Baustoffe zur Arbeitsstelle erfolgt in diesem Fall stets durch einen Arbeitszug. Die Wagen mit den Schienen fahren voraus, dann folgen die Fahrzeuge mit der Bettung, hieran schließt sich ein Wagen zur Unterbringung der Mannschaft und meistens auch des Kleineisenzeugs. Die schiebende Lokomotive bildet den Schluß.

Zuerst werden die Schwellen abgeladen und auf der Bettung so ausgelegt, daß die Schwellenmitten genau in der Mittellinie des Gleises liegen. Mit Hilfe eines Bandmaßes, das mit Löchern, entsprechend der beabsichtigten Schwellenteilung versehen ist, werden die Abstände genau geregelt.

132. Spurmaß

Sobald die hölzernen oder eisernen Unterlagen in dieser Weise ausgerichtet sind, wird eine Schiene vor den Kopf der letzten, bereits liegenden gebracht, ein Stoßlückenblech eingelegt, und die Lasche mit vorläufig nur zwei Bolzen angeschlossen. Die Dicke der Lückenbleche muß entsprechend der Tageswärme ausgewählt werden. Im Winter also werden starke, im Sommer dünne Bleche verwendet. Zur Vereinfachung des Arbeitsvorgangs begnügt man sich jedoch mit nur drei verschiedenen Blechdicken. Damit Irrtümer leicht ausgeschlossen werden können, hat Launhardt für die Lückenbleche drei verschiedene Farbanstriche vorgeschlagen:

heiß = weiß
lau = blau
Frost = rost.

Bei dem Anstoßen ruht die Schiene nicht auf den ausgelegten Schwellen, sondern auf drei Holzklötzen, die in Zwischenräume gestellt sind und die Schwellendecken etwas überragen. So können die Unterlagen leichter gerückt werden.

Durch Kreidestriche wird die Schwellenteilung genau auf die Schiene gezeichnet. Bei Regenwetter geschieht dies in dem geschützten Bezirk der Stegfläche. Alsdann läßt man die Schwellen hochheben, fest an die Schiene pressen und bringt die Nägel oder Schrauben ein, so daß eine innige Verbindung entsteht. Darauf wird die zweite Schiene herbeigeschafft, in gleicher Weise angestoßen und befestigt. Hierbei ist auf genaueste Einhaltung des Spurabstands Achtung zu geben. Die Überwachung geschieht durch das Einlegen von Spurmaßen.

133. Stopfhacke
zum Unterschlagen von Bettungsstoff unter die Schwellen

133. Stopfhacke
zum Unterschlagen von Bettungsstoff unter die Schwellen

Während die Schwellen auf der einen Seite stets bereits vor dem Auslegen vorgebohrt sind, werden die Löcher auf der anderen Seite größtenteils erst während des Auslegens mittels Schnellbohrmaschinen hergestellt, damit Spurerweiterungen leicht anzubringen sind. Zur Herstellung von Krümmungen mit einem Halbmesser von mehr als 700 Metern können gerade Schienen verwendet werden; der Stahl federt genügend durch, um so geringe Verbiegungen ohne weiteres zu gestatten. Für engere Krümmungen müssen die Schienen vorher gebogen werden, was durch einfache Schraubvorrichtungen geschieht.

Wenn auf diese Weise eine längere Gleisstrecke fertiggestellt ist, werden die fehlenden Laschenbolzen eingezogen, die Holzklötze entfernt. Das Gleis liegt nun auf der Unterbettung, ohne jedoch schon die genaue Höhe zu haben. Zu ihrer Herstellung ist eine sehr schwierige und sehr eigentümliche Arbeit vorzunehmen.

Es wird Bettungsstoff herangebracht und zwischen die Schwellen geschüttet. Nachdem die Gleisrichtung nach den Weisungspfählen ganz genau eingestellt ist, werden die Schwellen gestopft. Dies geschieht, indem man mit besonders geformten Äxten, den Stopfhacken, Bettungsstoff darunterschlägt.

Das Stopfen kann nur von sehr geschickten und geübten Arbeitern ausgeführt werden. Muß doch hier mit einem ganz rohen Stoff eine fast feinmechanische Genauigkeit erzielt werden. Denn die festgelegte Höhe der Schienen-Oberkante, auch in den Überhöhungen muß durch das Stopfen ganz scharf erreicht werden.

Das Stopfen erfolgt von beiden Längsseiten der Schwelle zu gleicher Zeit, wobei sorgfältigstes Zusammenarbeiten von zwei oder vier Mann notwendig ist, damit der Grund unter jeder Schwelle genügend gefestigt wird. Man beginnt das Stopfen an den Schwellenköpfen, stopft dann unter den Schienenfüßen und weniger kräftig unter den Schwellenmitten. Die Stoßschwellen werden zuerst auf diese Weise in die endgültige Lage gebracht, darauf eine Schwelle in der Mitte und dann erst die dazwischenliegenden. Liegt einmal eine Schwelle nach Beendigung der Stopfarbeit zu hoch, so darf der Überstand keinesfalls durch Aufschlagen auf die Schwelle wieder beseitigt werden, weil dadurch eine Lockerung des Stopfgrunds eintreten würde. Die Bettung muß vielmehr mit großer Vorsicht seitlich abgegraben und dann von neuem untergestopft werden.

Nach Abschluß des Stopfens werden sämtliche Befestigungsmittel noch einmal genau nachgesehen und darauf die Stoßlückenbleche entfernt. Jetzt erst darf das Gleis von einer Lokomotive befahren werden, weil vorher ein Verbiegen der Schienen durch die schwere Auflast hätte stattfinden können. Wenn die Lokomotive mehrmals über den neu verlegten Streckenabschnitt gefahren ist, wird durch Vergleich mit den Höhen der Weisungspfähle festgestellt, ob die angestopfte Höhenlage auch erhalten geblieben ist. Wo durch Zusammenpressen der Bettung Senkungen stattgefunden haben, muß nachgestopft werden. Nach Beendigung auch dieser Arbeit wird das noch fehlende Bettungsmaterial bis zur Höhe der Schwellen-Oberkanten aufgeschüttet. In der Schwellenmitte wird die Bettung etwas niedriger gehalten, damit die Streckenläufer bequemer im Gleis gehen können. Sie vermögen dann von Schwelle zu Schwelle zu schreiten, ohne die mit scharfen Steinkanten durchsetzte Bettungsoberfläche mit den Sohlen zu berühren.

Nun ist der Bau der Strecke vollendet. Als ein neues Glied des gewaltigen Schienennetzes liegt sie in Erwartung des Verkehrs da, dem sie alsbald zu dienen hat.

Der stählerne Pfad erstreckt sich zwar heute ohne Unterbrechung und in stets gleicher Art von Memel bis Marseille, von Hamburg bis Konstantinopel, aber die silbernen Linien der Geleise sind nicht überall gleichmäßig und glatt, sie laufen nicht kalt und abweisend nebeneinander her, sondern treten öfter in Verbindung miteinander. Insbesondere vor und in Bahnhöfen ist hierdurch die Glätte der Schienenfläche zerrissen und zerschnitten, allerdings nicht in einer Weise, welche die Durchfahrt der Züge verhindert, sondern vielmehr durch Anordnungen, welche eine Erhöhung der Fahrmöglichkeiten bringen.

Damit ein wirklicher Eisenbahnbetrieb aufrechterhalten werden kann, ist es notwendig, die einzelnen Geleise so zusammenzuschließen, daß Fahrzeuge und ganze Züge von einem auf das andere übergeführt werden können. Hierfür gibt es drei Mittel: die Schiebebühnen, die Drehscheiben und die Weichen.

Erbaut von der Maschinenfabrik Augsburg-Nürnberg

134. Schiebebühne in einer Eisenbahnwerkstatt
